Мобильные станции на базе ДВС стандартного исполнения

Назначение гидравлических станций с приводом от бензинового двигателя ГСБ – обеспечение подачи масла в условиях отсутствия подачи электроэнергии для привода различных инструментов (помпы, гидравлические цилиндры, домкраты, аварийно-спасательные приспособления).

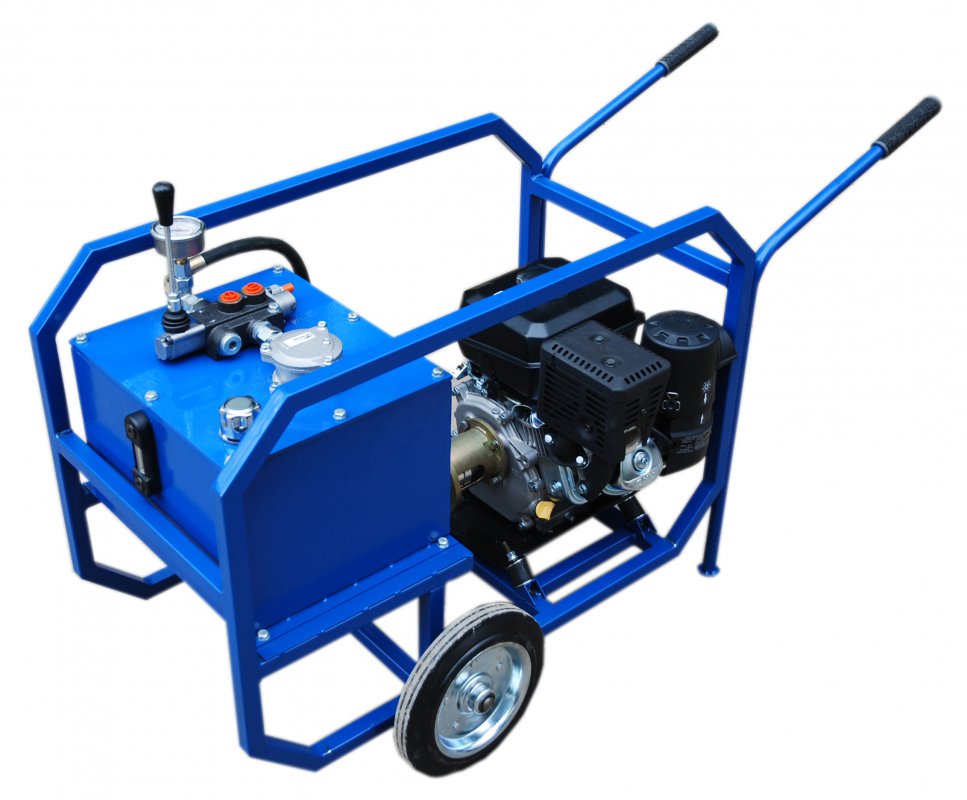

Гидростанция серии ГСБ представляет собой конструкцию, выполненную на базе рамы с установленным на ней бензиновым двигателем. К опорной плите с виброгасителями подсоединены гидронасос шестеренного типа, гидравлический бак, моноблочный распределитель с предохранительным клапаном, манометр, сливной фильтр, заливная горловина с сапуном, визуальный указатель уровня масла с термометром, БРС для подключения рабочего инструмента, переходники и шланги.

Комплектация гидростанции на приводе от ДВС

Наша компания дает гарантию до 12-ти месяцев на эксплуатацию гидростанции на приводе от ДВС. Произведенные намимобильные гидростанции предназначены для использования в различных производственных сферах.

В состав гидравлической станции серии ГСБ в стандартном исполнении входят:

1. Бензиновый двигатель Kohler или Vanguard 6, 9, или 13 л.с.

2. Насос шестеренный.

3. Колокол.

4. Сцепление вала насоса и вала двигателя.

5. Всасывающий фильтр (по требованию).

6. Моноблочный распределитель с предохранительным клапаном (от 1до 6 секций).

7. Манометр.

8. Заливная горловина с сапуном.

9. Указатель уровня масла с термометром.

10. Сливная пробка.

11. Сливной фильтр.

14. БРС для подключения инструмента.

15. Гидробак.

16. Рама с плитой для двигателя на виброгасителях.

По желанию заказчика гидропривод может быть доукомплектован следующими элементами:

- проушиной для перемещения с помощью крана,

- колесами и рукоятями для перевозки,

- индикатором загрязненности фильтра.

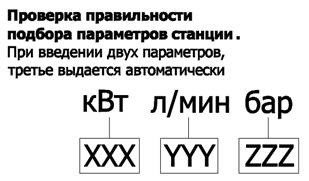

Зависимости давления (бар), расхода (л/мин) в пределах допустимости по мощности (кВт).



проверить

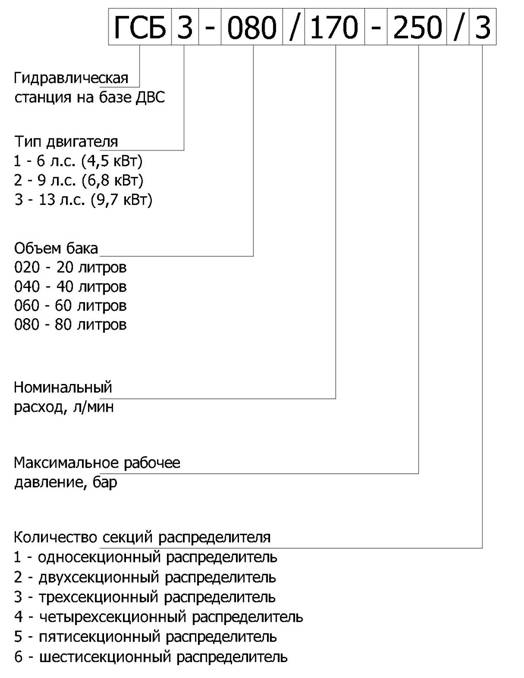

Форма заказа гидропривода серии ГСБ

Скачать файл: Мобильные станции на базе ДВС.pdf

Гидростанции на приводе от двс

  Гидравлические станции с приводом от бензинового двигателя ГСБ является источником подачи масла в условиях отсутствия подачи электроэнергии для привода инструментов типа помп, гидравлических цилиндров, домкратов, аварийно-спасательного инструмента.  Конструктивно гидростанции серии ГСБ выполнены на базе рамы  с установленным на ней бензиновым двигателем через опорную плиту с виброгасителями, гидронасоса шестеренного типа, гидравлического бака,  моноблочного распределителя с предохранительным клапаном, манометра, сливного фильтра, заливнойгорловины с сапуном, визуальным указателем уровня масла с термометром, БРС для подключения рабочего инструмента, переходниками и шлангами.


В состав гидравлической станции серии ГС
Б в стандартном исполнении входят:

1. Бензиновый двигатель Kohler или Vanguard 6, 9, или 13 л.с.

2. Насос шестеренный.

3. Колкокол.

4. Сцепление вала насоса и вала двигателя

5. Всасывающий фильтр (по требованию)

6. Моноблочный распределитель с предохранительным клапаном (от 1до 6 секций)

7. Манометр

8. Заливная горловина с сапуном

9. Указатель уровня масла с термометром

10. Сливная пробка

11. Сливной фильтр

14. БРС для подключения инструмента.

15. Гидробак.

16. Рама с плитой для двигателя на виброгасителях



По запросу гидропривод может быть доукомплектован следующими элементами:

-        проушина для поднятия и транспортировки краном

-        колеса и рукояти для перевозки по поверхности

-        индикатор загрязненности фильтра



Технические данные гидростанций ГСБ.

Двигатель …............................................Vanguard или Kohler

Мощность.................................................6, 9 или 13 л. с. при 3600 об/мин

Штуцеры под БРС...................................1/2 ' NPT

Гидравлическое масло...........................32 — 68 ISOVG

Сливной фильтр......................................25 мкм

Объем маслобака...................................15/25/40/60 л

Объем топливного бака..........................3,6/7,3 л

Средний расход.......................................1,9 – 3,7 л/час

Вес сухой...................................................65 – 90 кг



Зависимости давления (бар), расхода (л/мин) в пределах допустимости по мощности (кВт).



проверить



Форма заказа гидропривода серии ГСБ

Скачать файл: Мобильные станции на базе ДВС.pdf
