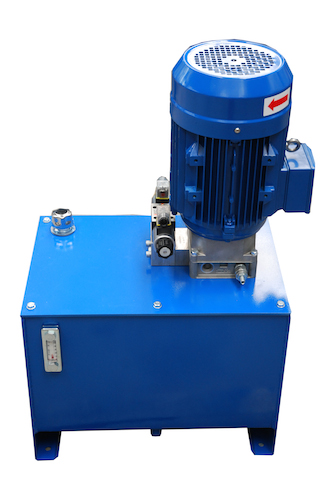

Гидростанция 838ПГ

Гидравлическая схема принципиальная

Принцип работы:

Шестеренный насос Н1, приводимый во вращение электродвигателем М, всасывает из бака Б гидравлическое масло и нагнетает его под давлением к внешнему (подключаемому) потребителю, например, к гидроцилиндру для запрессовки деталей при сборке узлов или при выпрессовке – удалении запрессованных деталей.

В нейтральной позиции четырехходового трехпозиционного гидрораспределителя Р1 с электромагнитным управлением гидравлическое масло от насоса Н1 поступает в бак Б без внешней нагрузки.

Изменение направления потока РЖ осуществляется переключением позиции золотника гидрораспределителя Р1 при включении электромагнита YA1 или YA2. В нейтральную позицию золотник возвращается пружинами.

При возникновении внешней нагрузки, превышающей давление настройки предохранительного клапана, запорный элемент предохранительного клапана КП1 открывается и рабочая жидкость поступает в бак, защищая насос от чрезмерного давления.

Для того, чтобы в неработающем состоянии (при отключенном насосе исключить возможность слива РЖ из напорной гидролинии установлен обратный клапан КО1.

На всасывающей гидролинии насоса установлен сетчатый фильтр Фв тонкостью фильтрации 60-70 мкм, защищающий насос и другие компоненты гидросистемы от механических загрязнений.

Для контроля за давлением в напорной гидролинии установлен манометр М1 со шкалой Æ63 мм. Манометр с резьбой G1/4² соединен с напорной магистралью через вентиль, обеспечивающий демпфирование колебаний давления и предохраняющий манометр от повреждения.

Параметры гидростанции:
