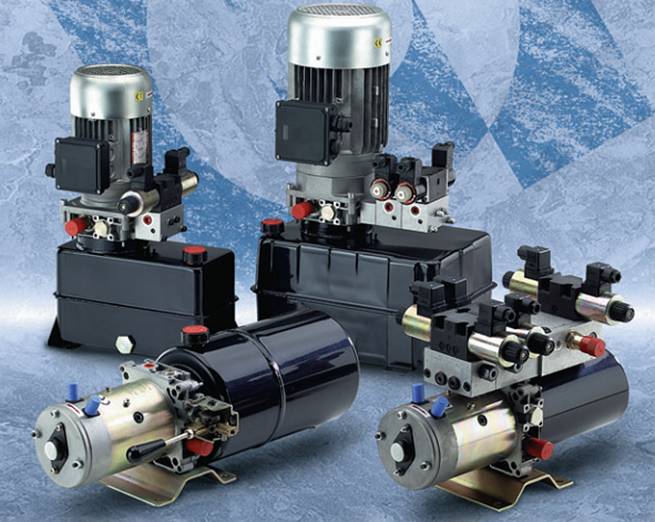

Министанции 12, 24 и 220 В, заказ по индивидуальному ТЗ

Производимые нами по индивидуальным параметрам заказчика минигидростанции предназначены для эксплуатации в различных производственных сферах. Малогабаритная насосная минигидростанция является источником гидравлической мощности с нерегулируемой подачей рабочей жидкости (РЖ) от электродвигателя. Установка приводится в движение направляющей и регулирующей гидроаппаратурой соответственно гидравлической схеме.

Дистанционное электромагнитное управление потоком рабочей жидкости минигидростанции осуществляется от источника переменного или постоянного тока напряжением 12, 24 или 220В. Минигидростанция предназначена для подачи РЖ под давлением к объемному гидродвигателю, преобразующему энергию потока РЖ в механическую энергию исполнительного механизма.

Изготовление минигидростанции по индивидуальному проекту

Специалисты нашей компании предъявляют следующие требования к составлению технического задания на проектирование и изготовление минигидростанций:

Содержание технического задания для заказа минигидростанции:

1.

Наличие гидросхемы или описание работы гидропривода.

2.

Характеристики насосной станции:

2.1

Максимальное давление, развиваемое насосом


МПа

2.2

Максимальный расход насосной станции


л/мин

2.3

Желаемая емкость бака


л.

2.4

Наличие фильтра



2.4.1

Всасывающий


мкм

2.4.2

Сливной


мкм

3.

Характеристики электродвигателя:

3.1

Тип электродвигателя (постоянного / переменного тока):

3.2

Напряжение питания


В

3.4

Мощность электродвигателя


кВт

4.

Монтажное исполнение станции - вертикальное / горизонтальное

Изготовление мини гидростанции по индивидуальному проекту осуществляется нами в оптимальные сроки, в среднем – 2-3 недели.

Гидравлические министанции 12, 24 и 220 В, заказ по индивидуальному ТЗ



Минигидростанция - малогабаритная насосная установка, являющаяся источником гидравлической мощности с нерегулируемой подачей рабочей жидкости (РЖ) от электродвигателя в комплекте с направляющей и регулирующей гидроаппаратурой в соответствии с гидравлической схемой.

Дистанционное электромагнитное управление потоком рабочей жидкости минигидростанции осуществляется от источника переменного или постоянного тока напряжением 12, 24 или 220В.

Минигидростанция предназначена для подачи РЖ под давлением к объемному гидродвигателю, преобразующему энергию потока РЖ в механическую энергию исполнительного механизма.



Содержание технического задания на проектирование и изготовление минигидростанций

1) Гидросхема станции.

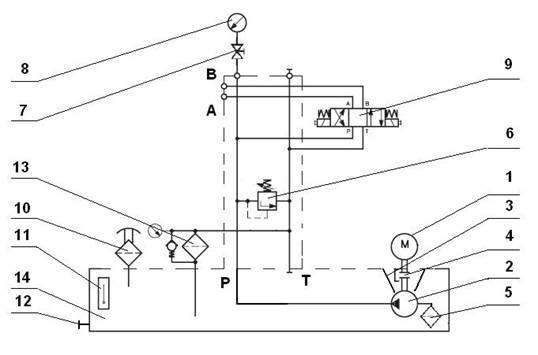

Пример типовой гидросхемы:

Поз.1 - Электродвигатель.

Поз.2 - Насос шестеренный.

Поз.3 - Манифолд.

Поз.4 - Сцепление вала насоса и вала двигателя.

Поз.5 - Всасывающий фильтр.

Поз.6 - Предохранительный клапан.

Поз.7 - Кран манометра.

Поз.8 - Манометр.

Поз.9 - Гидрораспределитель двух или трехпозиционный ( схема распределения согласно Вашим требованиям).

Поз.10 - Заливная горловина с сапуном.

Поз.11 - Указатель уровня масла с термометром (если предусмотрен конструкцией гидробака).

Поз.12 - Сливная пробка (если предусмотрена конструкцией гидробака).

Поз.13 - Сливной фильтр (не стандартная опция).

Поз.14 - Гидробак.


2) Тип приводного двигателя (напряжение питания, В).

3) Вариант исполнения (горизонтальное или вертикальное).

4) Объем гидробака, л.

5) Подача гидростанции, л/мин.

6) Рабочее давление, бар.

7) Напряжение питания управляющей гидроаппаратуры, В (распределителей, клапанов).
