Станция перекачки и фильтрации

Заливочная станции серии СПФ были разработаны как агрегаты для

заполнения резервуаров и фильтрации жидкостей в гидравлических системах.

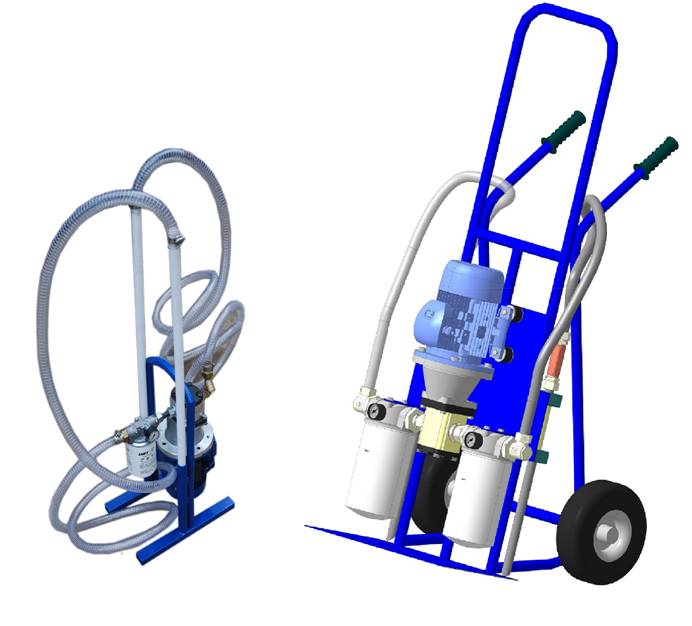

В зависимости от технических характеристик и веса станции могут быть 2-х

исполнений:

- Переносные;

- Перекатная (на тележки с колесами).

В заливочной станции применен стандартный тип картриджного фильтра, что

позволяет использовать фильтрующие элементы с различной степенью

фильтрации.

Высокая грязеёмкость фильтра и низкая перепадно-расходная характеристика

позволяет выбрать наиболее удобный фильтрующий материал.

Маленькие размеры и легкий вес СПФ (переносных), позволяет осуществлять

быстрый перенос заливочной станции от одного агрегата к другому.

Гидросхема стандартных станций:

- Номинальный расход Flow rate ______________________________ 20 л/мин

- Максимальное рабочее давление ____________________________ 5 бар

- Рабочая температура ______________________________________(-25 +80)°C

- Вязкость используемого масла ______________________________(5 400) мм 2/c

-Электрический двигатель однофазный_________________________ 0,75 кВт - 230 В 50/60 Гц

-Шестеренный насос _________________________________________8 см3/об

- Всасывающий фильтр_______________________________________500 мкм

- Визуальный индикатор_______________________________________ VR25

- Масса Weight _______________________________________________18 кг

- Тип головки фильтра________________________3/4“ MPS 100 c пер. клапаном на 2.5 бар

- Совместимости с жидкостями ________________________________ Минеральные масла

- Подсоединительные трубы и шланги________________________Всасывающая Диаметр DN 20

- Длина _____________________________________________________ 2.5 м

- Пластиковая труба __________________________________________1000 мм

- Нагнетательная______________________________________________Диаметр DN 20

- Длина______________________________________________________2.5 м

- Пластиковая труба __________________________________________1000 мм

Технические данные СПФ 40 (переносная).

- Номинальный расход Flow rate ______________________________ 40 л/мин

- Максимальное рабочее давление ____________________________ 5 бар

- Рабочая температура ______________________________________(-25 +80)°C

- Вязкость используемого масла ______________________________(5 400) мм 2/c

-Электрический двигатель однофазный_________________________1,1 кВт – 230/380 В 50/60 Гц

-Шестеренный насос _________________________________________17 см3/об

- Всасывающий фильтр_______________________________________500 мкм

- Визуальный индикатор_______________________________________ VR25

- Масса Weight _______________________________________________22 кг
