Промышленные 380 В стандартного исполнения

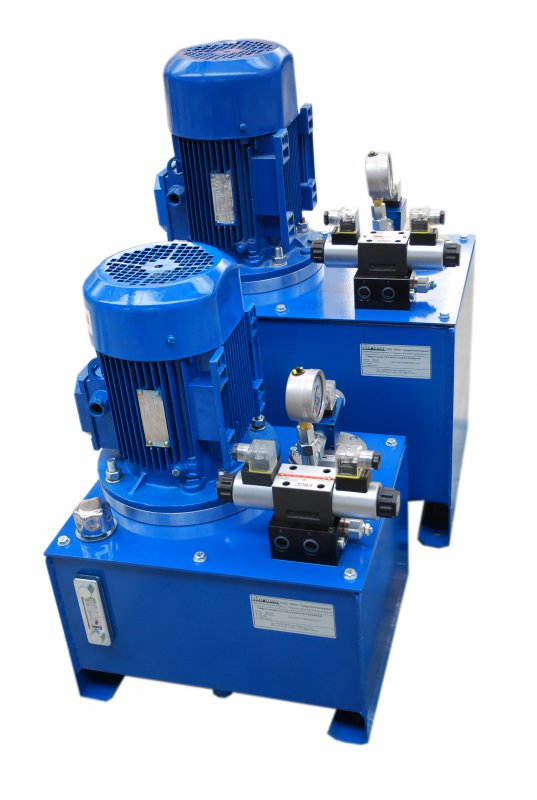

Гидравлические станции серии ГС конструктивно выполнены с погружным шестеренным насосом, соединенным с помощью переходного колокола, полумуфты мотора, полумуфты двигателя и упругого элемента с электродвигателем. Данная мотор-насосная группа установлена вертикально на крышке бака.

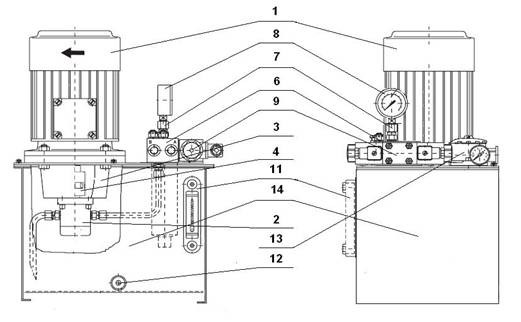

В состав гидравлической станции серии ГС в стандартном исполнении входят:
1. Электродвигатель 3-х фазный 4-х полюсной асинхронный (1500 об/мин) серии АИР(по требованию возможна установка однофазного двигателя 220 В).
2. Насос шестеренный.
span>3. Колкокол.
4. Сцепление вала насоса и вала двигателя
5. Всасывающий фильтр (по требованию)
6. Распределительная плита со встроенным предохранительным клапаном (Ду 6)
7. Кран манометра
8. Манометр
9. Гидрораспределитель двух или трехпозиционный ( схема распределения согласно Вашим требованиям)
10. Заливная горловина с сапуном
11. Указатель уровня масла с термометром
12. Сливная пробка
13. Сливной фильтр
14. Соеденительные шланги и фитинги
15. Гидробак
По запросу гидропривод может быть доукомплектован следующими элементами:
-гидрозамок в линию А, линию В, в линию А и В
-гидропневмоаккумулятор
-теплообменник воздушный, водяной
-дроссель трубного или плитового монтажа в линию А, линию В, в линию А и В
-напорный фильтр
-датчик температуры
-датчик падения уровня
-реле давления

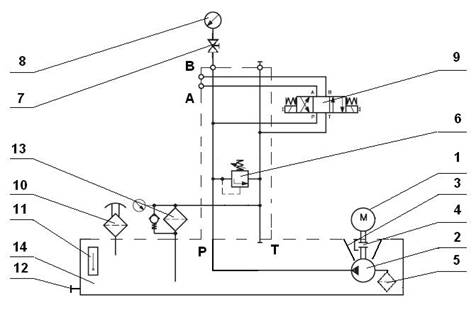

Принципиальная гидравлическая схема гидростанций ГС
Данные гидростанции предназначены для работы с минеральными маслами. При работе с другими типами масел необходимо проконсультироваться с нашими специалистами.
Стандартный температурный режим работы станций от -10 до +60 град (рабочая температура масла!)
Стандартная заводская окраска — синий RAL 5010.
Другие цвета по запросу.

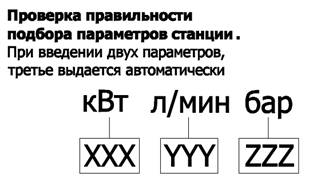

Зависимости давления (бар), расхода (л/мин) в пределах допустимости по мощности (кВт).

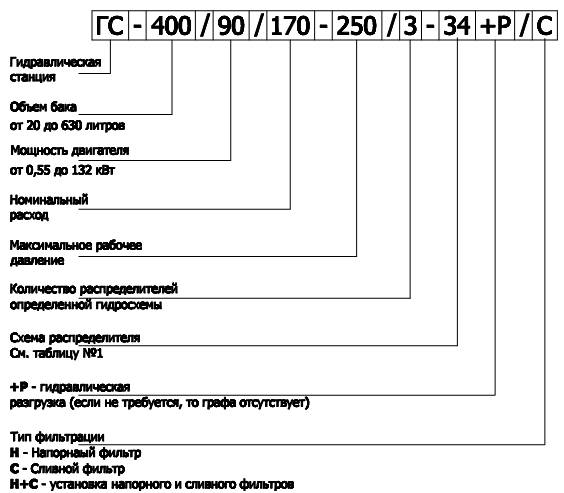

Форма заказа гидростанций серии ГС
