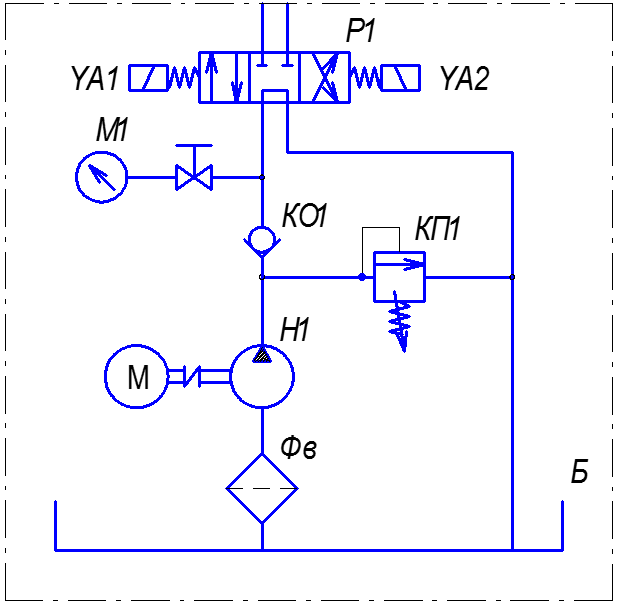

Гидравлическая схема принципиальная
Принцип работы:
Шестеренный насос Н1, приводимый во вращение электродвигателем М, всасывает из бака Б гидравлическое масло и нагнетает его под давлением к внешнему (подключаемому) потребителю, например, к гидроцилиндру для запрессовки деталей при сборке узлов или при выпрессовке – удалении запрессованных деталей.
В нейтральной позиции четырехходового трехпозиционного гидрораспределителя Р1 с электромагнитным управлением гидравлическое масло от насоса Н1 поступает в бак Б без внешней нагрузки.
Изменение направления потока РЖ осуществляется переключением позиции золотника гидрораспределителя Р1 при включении электромагнита YA1 или YA2. В нейтральную позицию золотник возвращается пружинами.
При возникновении внешней нагрузки, превышающей давление настройки предохранительного клапана, запорный элемент предохранительного клапана КП1 открывается и рабочая жидкость поступает в бак, защищая насос от чрезмерного давления.
Для того, чтобы в неработающем состоянии (при отключенном насосе исключить возможность слива РЖ из напорной гидролинии установлен обратный клапан КО1.
На всасывающей гидролинии насоса установлен сетчатый фильтр Фв тонкостью фильтрации 60-70 мкм, защищающий насос и другие компоненты гидросистемы от механических загрязнений.
Для контроля за давлением в напорной гидролинии установлен манометр М1 со шкалой Æ63 мм. Манометр с резьбой G1/4² соединен с напорной магистралью через вентиль, обеспечивающий демпфирование колебаний давления и предохраняющий манометр от повреждения.
Параметры гидростанции:
|
Наименование параметров |
Значение |
|
1 |
2 |
|
Давление на выходе, МПа |
|
|
номинальное |
8,0 |
|
максимальное |
11,0 |
|
Расход рабочей жидкости*, л/мин |
|
|
номинальный |
12,7 |
|
Электродвигатель переменного тока,
|
тип М32-В14-090L |
|
мощность при 3000 об/мин, кВт |
3,0 |
|
напряжение питания, В |
380 |
|
частота тока, Гц |
50 |
|
Насос шестеренный |
|
|
рабочий объем, см3 |
4,3 |
|
номинальная подача, л/мин |
12,7 |
|
Гидрораспределитель однозолотниковый,
|
тип 4WE6E3X - 230АС |
|
тип управления |
электромагнитный |
|
напряжение питания электромагнитов, В |
220 |
